USB-TYPEC PCBA模组

发布时间:2018-11-08 浏览次数:

一、产品介绍





ESS70C是ESS HIFI 级音频编解码模组,采用 USB-Typec 数字音频接口与音源设备连接。本模组采用 支持32bit 384KHZ PCM和DSD128音频数据音频编解码芯片,完全符合 Android Audio Headset USB 2.0 规范,支持 UAC 1.0, UAC 2.0, and UAC 3.0 (BADD only),能够兼容市场上绝大部分的 Android 手机。ESS70C配备 2 个立体声低功耗 DAC 通道,支持高达 384 kHz/32bit 的采样频率和采样位深,

支持 110 dB 的动态范围,总谐波失真+噪音(THD+N)控制在100dB 以下。ESS70C配备有一个 Hi-Fi ADC 单声道录音通道,支持最为可达48kHz/32bit 的采样频率和采样位深,支持 80dB 的动态范围,总谐波失真+噪音(THD+N)控制在-66dB 以下。可以支持所有的耳机线控器的按键功能。



模组型号

ESS70C-PCBA V1.0

工作电压

5.0V

工作电流

50mA ~ 70mA

工作温度范围

-15°C ~ 85°C

存储温度范围

-65°C ~ +150°C

最大采样率

立体声 384kHz@32-bit(需设备支持)

播放

SNR:120dB, THD+N: -100dB, Crosstalk: 70dB

录音

SNR: 90dB, THD+N: -66dB,

功能说明

音频输出、录音、按键功能、

电话功能

操作系统

Android5.0  及以上

连接接口

USB Type-C

尺寸大小

21*12.2*3mm 公差: ±0.1mm

固件版本

V11(兼容更多型号手机,最大采样率 384kHz/32bit)


 二、应用场景及功能



 1、应用场景



1>USB -Typec 耳机(headphone,不带 mic) 2>USB -Typec 耳机(headset,带 mic)

3>USB -Typec 音频转接头,内置独立的插入检测机制,能有效消除爆破音。



 2、功能列表

名称

功能说明

操作方法

支持环境

音频输出

播放音乐

连接手机,播放音乐




音量+



音量增大



短按增大 1 格、长按连续增加至最大



系统支持



音量-



音量减少



短按减小 1 格、长按连续减小至静音



系统支持





播放/暂停





播放控制

多媒体: 短按:播放、暂停 连续两次短按:下一曲 连续三次短按:上一曲





相关应用软件支持









通话









通话控制

振铃状态,

短按:接听 长按:挂断





通话状态, 短按:mute MIC on/off 长按:挂断









需手机系统支持

麦克风

录音

需要打开录音软件




三、机械尺寸



 附PCBA 板2D尺寸标示图。







四、性能参数

 1、音频输出性能(播放)



参数

测试条件

最小值

典型值

最大值

单位

测试条件说明: 48 kHz or 44.1kHz; 24 bits

噪音 NOISE



A-weighted; PCMI = -999 dBFS



0.4



0.5



0.6



µVrms

信噪比 SNR



A-weighted



130



132



133



dB





总谐波失真+噪 音 THD+N



PCMI = 0 dBFS



-100



-107



–108



dB



PCMI = -1 dBFS



–100



-107



–108



dB



A-weighted; PCMI = -60 dBFS



–48



-50



–51



dB

测试条件说明:176.4/192 kHz/32 bits and 48/96/384/44.1/88.2/352.8 kHz/24 and 32 bits

噪音 NOISE



A-weighted; PCMI = -999 dBFS



0.4



0.5



0.6



µVrms

信噪比 SNR



A-weighted



130



132



133



dB





总谐波失真+噪 音 THD+N



PCMI = 0 dBFS



–100



-107



–108



dB



PCMI = -1 dBFS



–100



-107



-108



dB



A-weighted; PCMI = -60 dBFS



–48



-50



-51



dB

其他性能参数



直流偏置(DC Offset)

Measured between L or R and G PCM audio mode





0.07





0.08





0.3





mV













互调失真(IMD)

Digital input = 12993 Hz and 14993 Hzequal amplitude

tones,combined input = 0 dBFS





–94





-95





-95





dB

Digital input = 18993 Hz and 19993 Hzequal amplitude tones,combined input = 0 dBFS





–100





-105





-109





dB

Digital input = 60 Hz and 7000 Hz, 4:1amplitude ratio, combined  input = 0 dBFS





–94





-96





-98





dB










串扰

Measured channel output = -999













63













64













65













dB

dBFS;second DAC channel output

= -5 dBFS;separate GND for

HPH_L and HPH_R

100 Hz

1 kHz

63

64

65

dB

10 kHz

63

64

       65

dB





爆破音



A-weighted; 16 Ω load



260



282



300



µVpp



A-weighted; 10 kΩ load



260



282



300



µVpp



满幅电平输出

PCMI = 0 Dbfs; 300/600 Ω load

1.9

2

2.1

Vrms

PCMI = 0 dBFS; 16/32 Ω load



0.89



0.9



0.91



Vrms

功率输出

支持的 spk 负载




16



32



600



Ω





2、音频输入性能(录音)



参数

测试条件

最小值

典型值

最大值

单位

测试条件说明:Microphone amplifier gain = 0 dB (minimum gain)



噪音 NOISE

A-weighted; inputs grounded





–98





-100





-101





dBFS

Hi-fi mode



信噪比 SNR

A-weighted





88





89





90





dB

Hi-fi mode

总谐波失真+噪

Analog input = -30 dBV; hi-fi mode

–62

-64

-66

dB

音 THD+N









3、按键阻抗检测精度





参数

描述

最小值

典型值

最大值

单位

精度

3 Ω to 2 kΩ

-6

0

6

%

2 kΩ to 30 kΩ

-20

0

20

%




4、步进扫描实测结果

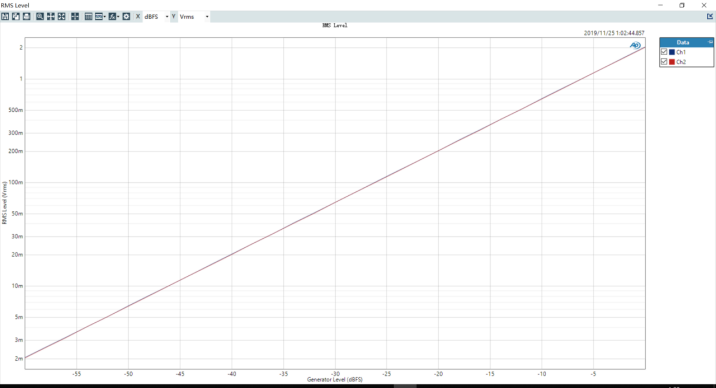

I、输出电平扫描

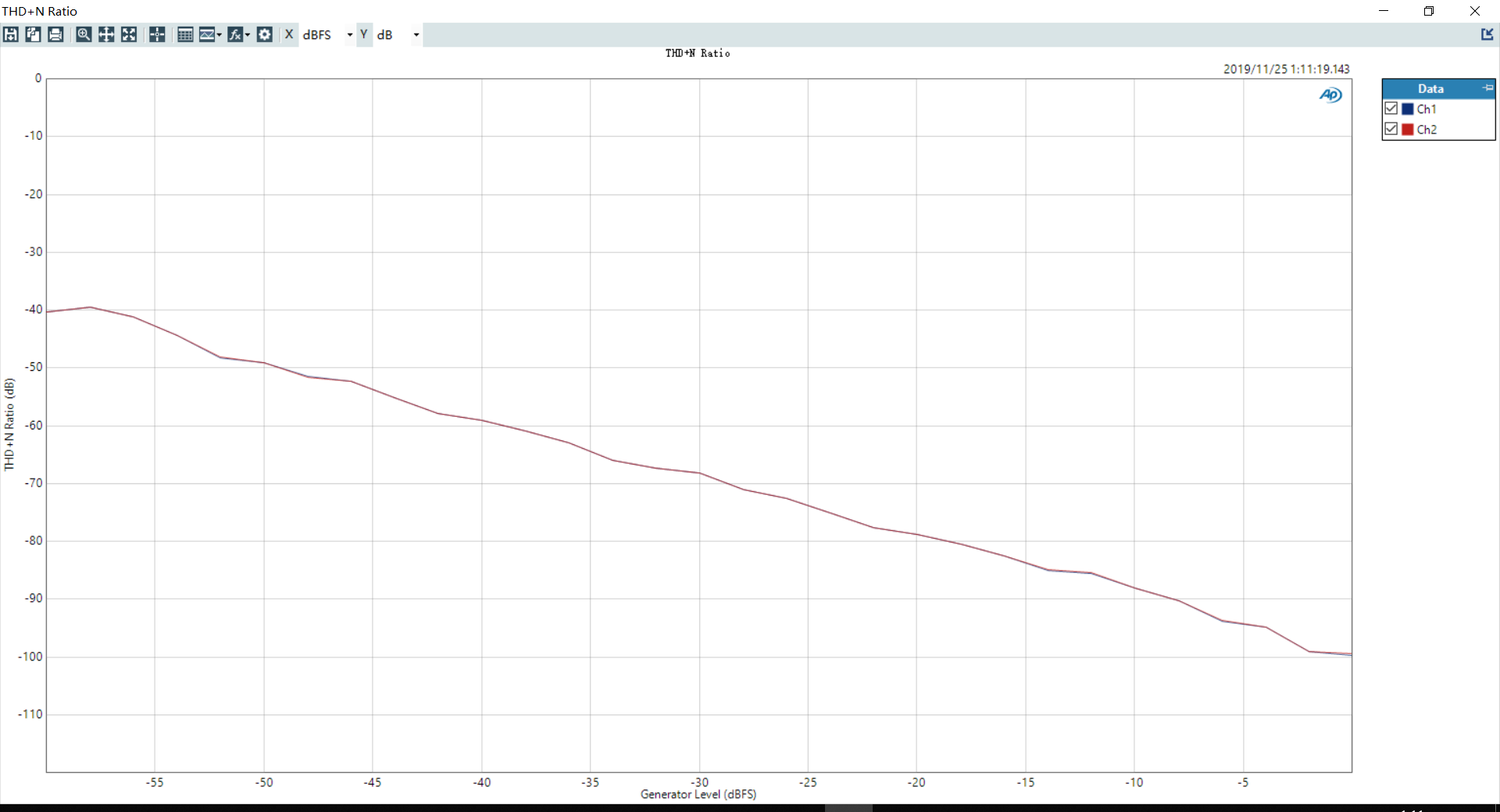

II、谐波失真+噪音扫描

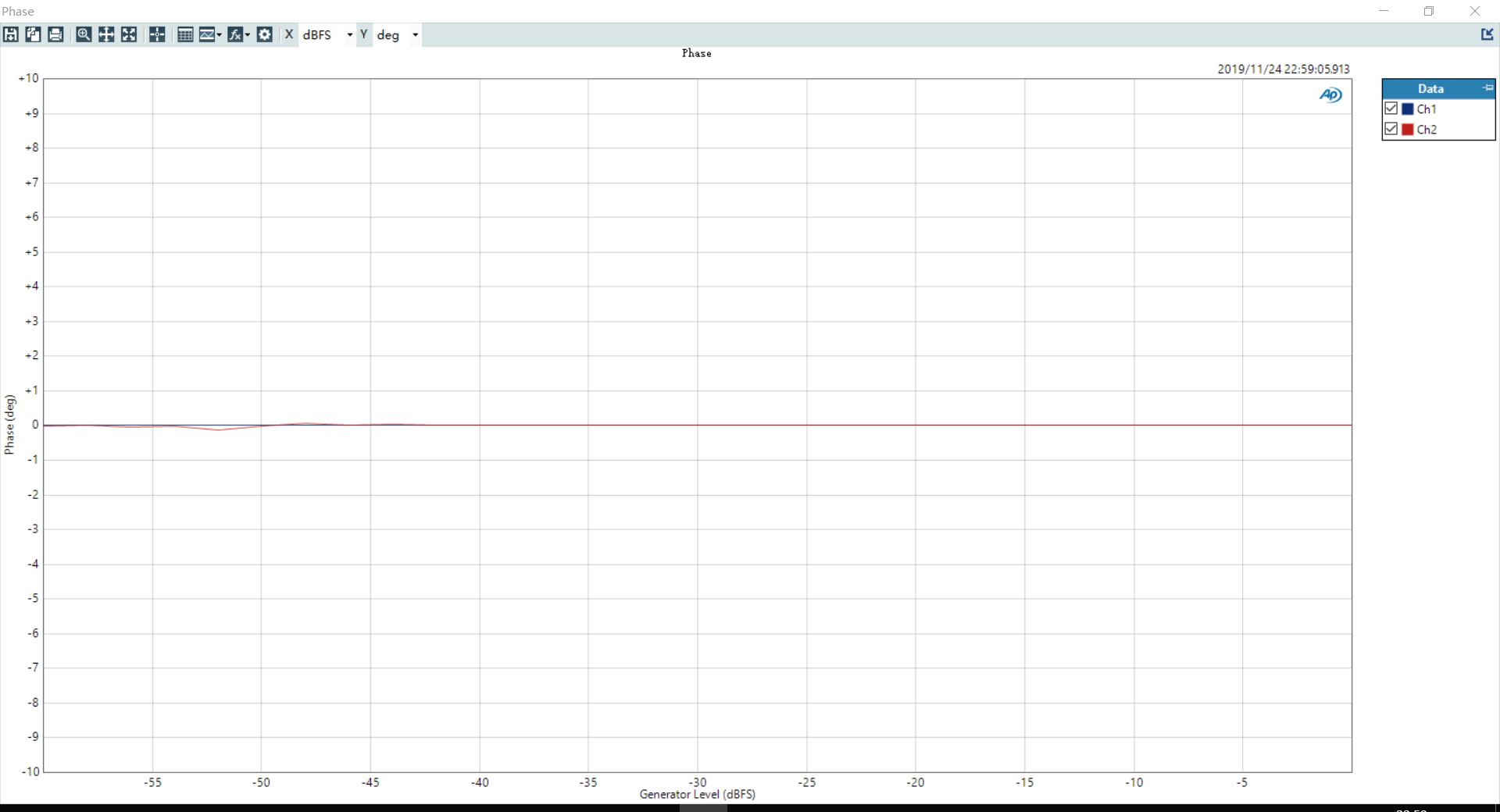

 III、相位扫描测试

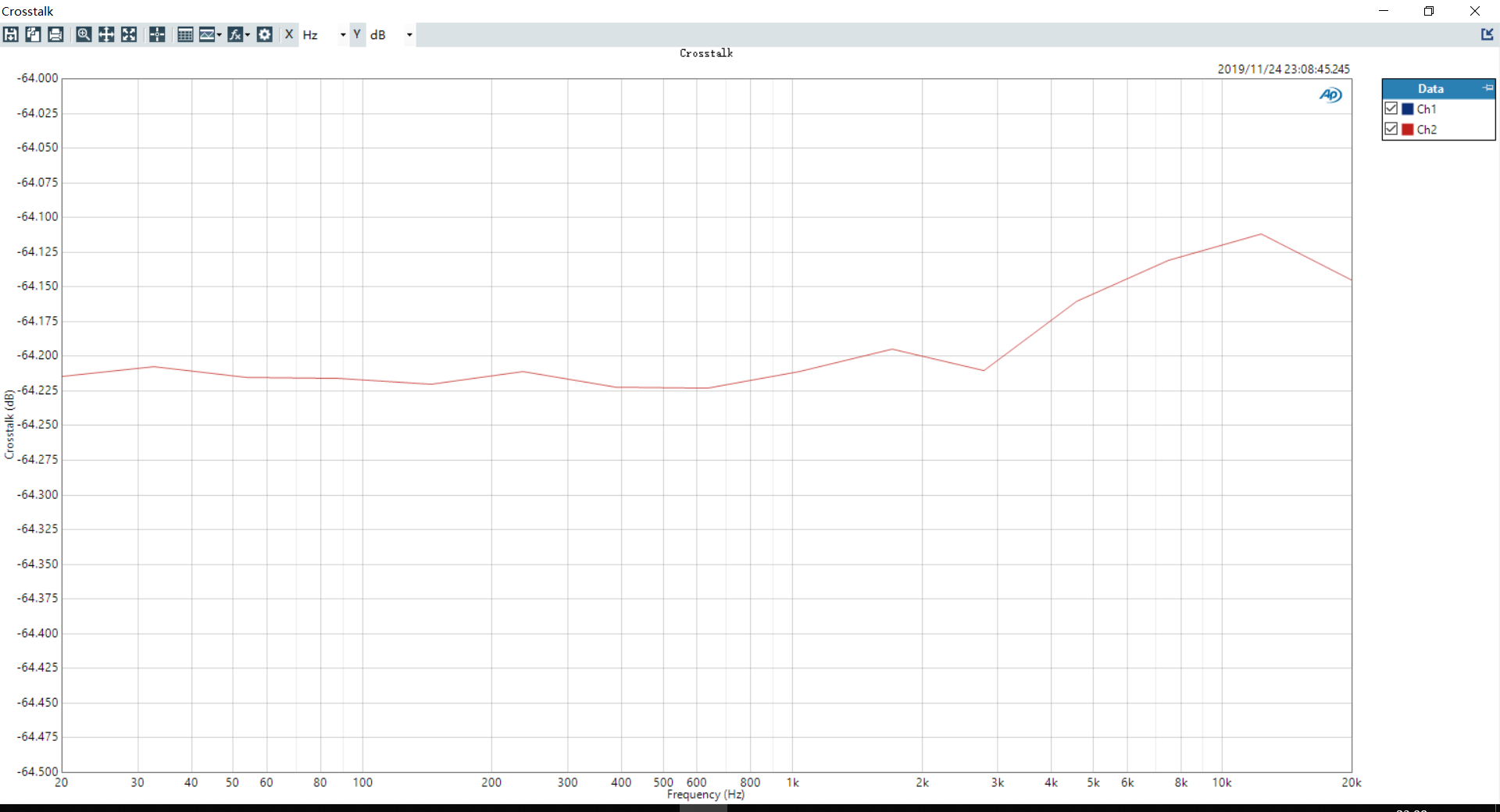

IV、串扰扫描测试





 五、电气特性



 1、推荐工作条件





参数

描述

最小值

典型值

最大值

单位

USB_VBUS

USB 总线电压支持

4.5

5

5.5

V

温度

工作温度

-15

20

85

°C

峰值电流


50

70

100

mA





2、典型功耗




测试条件:1 kHz sine 0dBFS, load = 16 Ω



24-bit, 48 kHz



24-bit, 96 kHz



24-bit, 384 kHz



工作模式

测试用

例



lUSB_VBUS(mA)

Power



(mW)



lUSB_VBUS(mA)

Power



(mW)

lVBUS_



USB(mA)



Power(mW)

所有模式

待机

10

50

10

50

10

50







Hi-fi

播放暂

停 (空

闲)

20

100

20

100

20

100


无声播

放

20

100

20

100

20

100


播放

(0.1mW

输出到 负载)

20

100

20

100

20

100


满幅播

放

80

400

80

400

80

400



六、可靠性



编号



试验项目



样品数量



测试结论



详细描述

1



盐雾试验



35±2℃,85%RH,NaCl 百分

比:5±1%,连续喷雾时间:

24H

2

高温高湿储存



温度为 60±2℃,湿度为  95%

(RH)条件下放置 60  小时

3



温度冲击



低温 -30℃贮存 1H  后转到高

温 80℃贮存 1H,中间转换时 间≤5min         循环 24   次 ;

4

低温储存



温度:-30±2℃测试 72H

5

高温储存



温度:80±2℃测试 72H

6

摇摆试验



试验后产品不得破损、脱层、

变形等异常,电性能  OK

7

拉力试验



插头端:下方 10cm 处负重 4kg

持续 60 秒

8

插拔试验



单 个 测 试 插入 / 拔 出 手 机

10000 次外观良好,电性能 OK



七、兼容性



1、音乐播放功能

能够兼容所有支持 UAC 1.0, UAC 2.0, UAC 3.0 协议规范的设备,可以支持所有  USB-Typec    手机的音乐播放功能。

2、电话功能

待定。

 八、装配说明

脚位

符号

功能

备注



1



L

连接左喇叭线


2

R

连接右喇叭线


3

G

连接地线

这是美标耳机的接法,国标耳机 M  与

G  互换

4

M

接麦克风线





5





JD1



耳机插入检测

此焊点用于转接头产品,当 3.5mm 耳机插入时,JD1 脚对应的常开型检测弹片闭合,完成插入检测。





6





JD2



耳机拔出检测

此焊点用于转接头产品,当 3.5mm 耳机拔出时,JD2 脚对应的常开型检测弹片开路,完成拔出检测。



上表中的第5、6脚(JD1/JD2)用于 Dongle  产品时,需采用带有常开型检测弹片的耳机插座才能实现耳机插入、拔出检测功能,其中JD1对应耳机插头第一节的检测弹片,JD2对应地线的检测弹片。
